0551-69105010
近期，中科院合肥研究院固體所納米材料與器件技術(shù)研究部在柔性水凝膠負(fù)載緊密排金納米有序陣列的靜電自組裝及其動(dòng)態(tài)高活性SERS性能研究取得新進(jìn)展，相關(guān)成果發(fā)表在Advanced Materials Interfaces上。
貴金屬表面自由電子與特定波長(zhǎng)的光相互作用產(chǎn)生的表面等離激元共振效應(yīng)，已被廣泛應(yīng)用于醫(yī)療、傳感及催化等諸多領(lǐng)域。與離散隨機(jī)分散的貴金屬納米顆粒相比，二維緊密排貴金屬納米顆粒有序陣列，其結(jié)構(gòu)單元固有的等離激元效應(yīng)與空間點(diǎn)陣光學(xué)特性將進(jìn)一步產(chǎn)生遠(yuǎn)/近場(chǎng)強(qiáng)耦合作用，使周?chē)姶啪钟驁?chǎng)極大增強(qiáng)、且分布均一穩(wěn)定，在光學(xué)傳感和高性能SERS基底等應(yīng)用中展現(xiàn)巨大的潛力與優(yōu)勢(shì)。其中，負(fù)載于水凝膠上的緊密排金納米有序陣列，基于外界刺激會(huì)產(chǎn)生動(dòng)態(tài)可控的納米顆粒間隙特性，表現(xiàn)出動(dòng)態(tài)可控的高活性SERS性能，近年來(lái)備受青睞。然而其負(fù)載構(gòu)筑的方法是需要先在固體基底上合成貴金屬納米陣列，再將其轉(zhuǎn)移到水凝膠上形成復(fù)合膜結(jié)構(gòu)，這不僅使得合成過(guò)程復(fù)雜，同時(shí)轉(zhuǎn)移過(guò)程中也會(huì)形成引入位錯(cuò)等缺陷，大大影響了復(fù)合陣列結(jié)構(gòu)的質(zhì)量。因此，開(kāi)發(fā)一種簡(jiǎn)便、高效的策略直接在水凝膠上構(gòu)建貴金屬納米顆粒陣列顯得尤為重要。
基于此，固體所科研人員發(fā)展了基于水凝膠收縮效應(yīng)輔助的靜電吸附自組裝策略（圖1），揭示了水凝膠收縮效應(yīng)輔助驅(qū)動(dòng)的靜電自組裝機(jī)制，解決了傳統(tǒng)靜電自組裝技術(shù)中由吸附顆粒二次靜電排斥導(dǎo)致非密排隨機(jī)組裝的難點(diǎn)，實(shí)現(xiàn)了大面積水凝膠負(fù)載密排金納米顆粒有序陣列的批量制備。基于水凝膠收縮輔助靜電自組裝制得的典型水凝膠膜負(fù)載密排金納米有序陣列由尺寸均勻的金納米球按照六方緊密排列的方式構(gòu)建而成，且大面積有序均勻，僅有少量由于金納米顆粒缺失引起的空位缺陷，有效避免了由多層納米顆粒堆積所引起的缺陷結(jié)構(gòu)（圖2）。同時(shí)，相鄰金納米顆粒之間的間隙小于10納米（圖2b），有利于納米顆粒之間產(chǎn)生強(qiáng)的電磁場(chǎng)增強(qiáng)作用，從而出現(xiàn)大量SERS熱點(diǎn)，有望成為優(yōu)良SERS襯底。從斷面SEM圖可以看出，水凝膠膜的上表面和下表面都有效負(fù)載了單層緊密排列的金納米顆粒陣列。由此說(shuō)明，通過(guò)靜電自組裝和水凝膠膜收縮相結(jié)合的方法，成功地在水凝膠膜的正反兩面同時(shí)制備了大面積有序密排的金納米顆粒陣列。
與硅襯底上的金納米陣列相比，由于金顆粒之間活性位點(diǎn)的間距和陣列結(jié)構(gòu)動(dòng)態(tài)可控，該密排陣列展現(xiàn)出更強(qiáng)的SERS活性效應(yīng)。SERS性能檢測(cè)結(jié)果表明，使用水凝膠膜@密排金納米顆粒陣列作為基底檢測(cè)莧菜紅溶液（10-4 M）的SERS光譜信號(hào)強(qiáng)度約為負(fù)載金納米顆粒的硅片測(cè)得信號(hào)強(qiáng)度的兩倍，這是因?yàn)樗z膜表面的金納米顆粒陣列缺陷很少，而直接滴加在硅片上的金納米顆粒溶液干燥后納米顆粒隨機(jī)排布，會(huì)形成大量空位，因此水凝膠膜@密排金納米顆粒陣列表面的SERS熱點(diǎn)密度更大。另一方面，在檢測(cè)溶液滴加到水凝膠膜@密排金納米顆粒陣列上進(jìn)行制樣的過(guò)程中，水凝膠膜發(fā)生的溶脹收縮效應(yīng)使得更多檢測(cè)分子可以進(jìn)入具有最佳電磁場(chǎng)增強(qiáng)效應(yīng)的納米顆粒間隙位置，放大檢測(cè)分子的SERS信號(hào)，檢測(cè)極限濃度可低至10-8 M的莧菜紅溶液（圖3b-d）。
進(jìn)一步分析100×100 μm2內(nèi)水凝膠膜@密排金納米顆粒陣列基底對(duì)莧菜紅SERS檢測(cè)光譜強(qiáng)度面分布圖（圖3e），圖中的每個(gè)像素點(diǎn)的不同顏色代表測(cè)試位點(diǎn)測(cè)得SERS光譜1364 cm-1特征峰的強(qiáng)度大小，均勻的顏色分布表明該陣列基底具有良好的SERS信號(hào)均勻性，這歸因于金納米顆粒陣列大面積的均勻有序結(jié)構(gòu)。此外，為了研究水凝膠膜@密排金納米顆粒陣列用作SERS基底的信號(hào)可重復(fù)性，研究人員從5個(gè)不同批次的基底上各隨機(jī)選擇8個(gè)點(diǎn)，測(cè)試比較其SERS光譜，發(fā)現(xiàn)不同批次制得的陣列基底對(duì)探針?lè)肿永盘?hào)的增強(qiáng)效果基本相同，信號(hào)強(qiáng)度的相對(duì)標(biāo)準(zhǔn)偏差（8.1%）小于10%（圖3f-g），這表明水凝膠膜@密排金納米顆粒陣列基底具有優(yōu)異的SERS信號(hào)可再現(xiàn)性。
上述研究結(jié)果表明，這種水凝膠薄膜負(fù)載密排金納米顆粒陣列是一種優(yōu)良動(dòng)態(tài)可控的SERS基底，可以用于SERS技術(shù)的實(shí)際檢測(cè)。此外，該水凝膠收縮輔助的靜電自組裝方法有助于保證陣列的有序性和完整性，給構(gòu)建基于等離子體納米顆粒陣列/水凝膠復(fù)合材料的高性能器件提供了新思路。
以上研究工作得到了國(guó)家杰出青年科學(xué)基金、國(guó)家自然科學(xué)基金、國(guó)家重點(diǎn)研發(fā)專(zhuān)項(xiàng)等項(xiàng)目的資助。
文章鏈接： https://onlinelibrary.wiley.com/doi/abs/10.1002/admi.202101055。

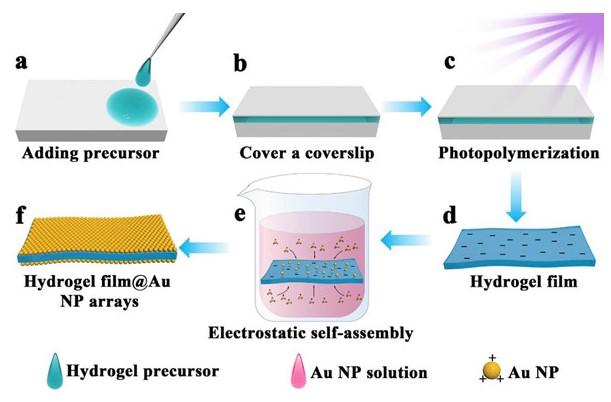

圖1. 水凝膠負(fù)載金納米顆粒有序陣列的靜電自組裝示意圖

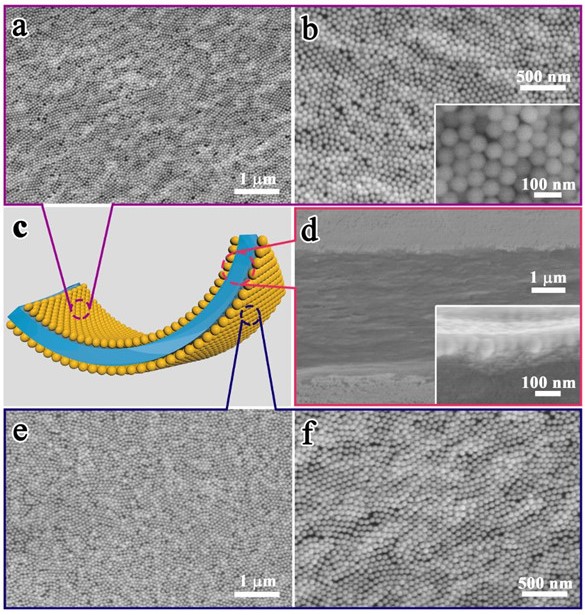

圖2. 水凝膠負(fù)載金納米顆粒有序陣列的典型SEM圖

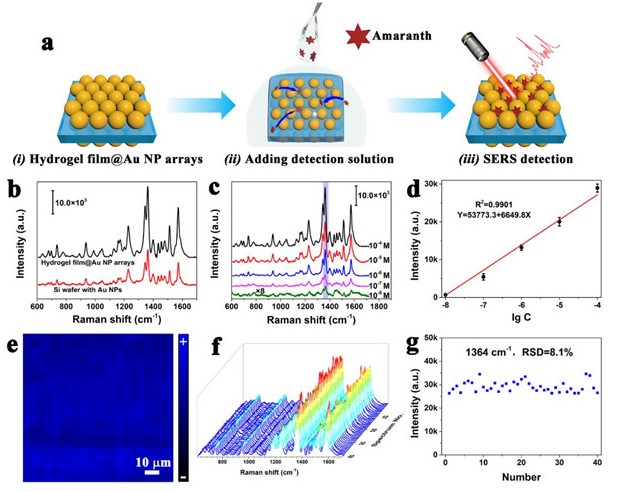

圖3. 水凝膠負(fù)載金納米顆粒有序陣列的動(dòng)態(tài)高活性SERS性能
文章來(lái)源：科學(xué)島新聞網(wǎng)
文章鏈接：水凝膠負(fù)載密排金納米有序陣列的自組裝及其動(dòng)態(tài)高活性SERS性能研究方面取得進(jìn)展
文字報(bào)道：林東岳
文章編輯：陳慧
